Motores DC (corriente continua)

Motor con reductora

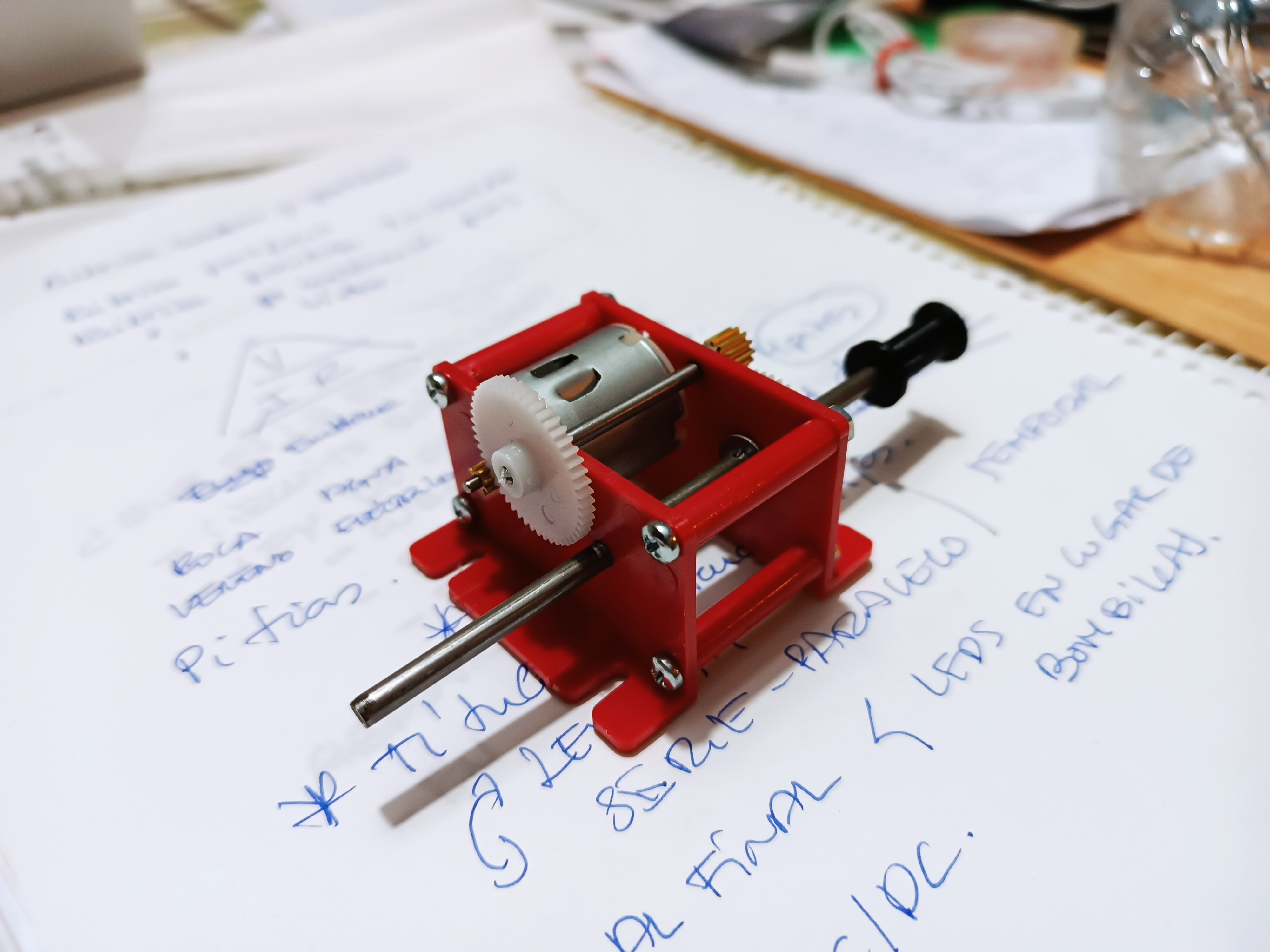

Mecanismo reductor de engranajes 26:1. Pero ¿para qué una reductora? ¿No podríamos usar un motor DC directamente?

Este dispositivo electromecánico permite reducir la velocidad del motor, traduciéndolo a una velocidad menor pero con una fuerza mecánica mayor.

Este Motorreductor es ideal para crear proyectos de tecnología y tener la fuerza necesaria para mover pequeñas piezas de madera o cartón.

Motor con reductora
Elaboración propia. Motor con reductora (CC0)


PUENTE H

Puente H
Elaboración propia. Puente H (CC0)

Los dos estados básicos del circuito son:

Puente H dos posiciones
Elaboración propia. Puente H dos posiciones (CC0)

Si pulsamos S1 y S4 el motor girará en un sentido y si pulsamos S2 y S3 girará en sentido contrario.

Aquí lo podemos comprobar con una simulación en crocodile:

Puente H en Crocodrile
Elaboración propia. Puente H en Crocodrile (CC0)

Práctica 6 con TinkerCAD

CONTROL DE MOTOR CON EL PUENTE H - L293D

Para poder controlar los motores de cc (corriente continua) podemos utilizar un chip que se denomina doble puente H ó L293D. Es un componente tan común que lo podemos encontrar en TinkerCAD.

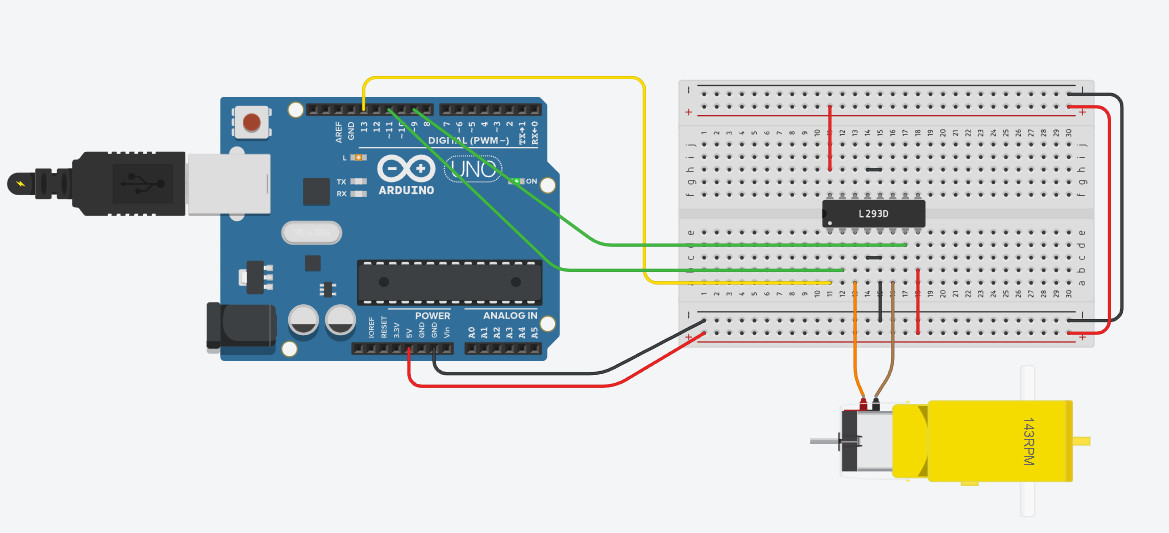

Su conexión es muy sencilla, aunque hay que saber a para qué sirve cada patilla,si pasamos el ratón por cada patilla TinkerCAD nos indica su uso.

Motor CC
TinkerCAD. Elaboración propia.. Motor CC (CC0)

Cada uno de los laterales sirve para el control de un motor. Vamos a describir un lateral que hemos colocado hacia abajo en el simulador, las dos patillas centrales son tierra. A la izquierda estaría la Salida 1 (OUT1) y a la derecha la Salida 2 (OUT2).

  • Una patilla más hacia la izquierda del OUT1 estaría la Entrada 1 (IN1), que hemos conectado al Pin 11.
  • Una patilla más hacia la derecha del OUT2 estaría la Entrada 2 (IN2), que hemos conectado al Pin 9.

Las patillas de potencia en el lateral de abajo a la derecha y en el lateral de arriba a la izquierda, está conectadas a 5V.

Por último la patilla del lateral de abajo a la izquierda activa las salidas 1 y 2, y la hemos conectado al Pin 13.

Vamos a programar nuestro circuito para tres supuestos del motor:

GIRO HACIA ADELANTE

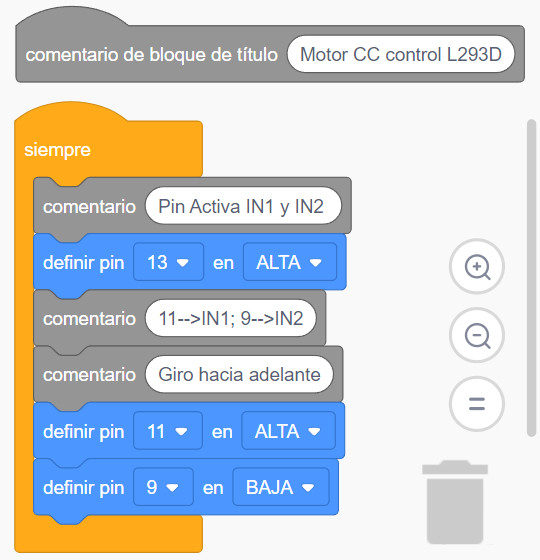

Código giro hacia adelante.
TinkerCAD. Elaboración propia.. Código giro hacia adelante. (CC0)

PARADA

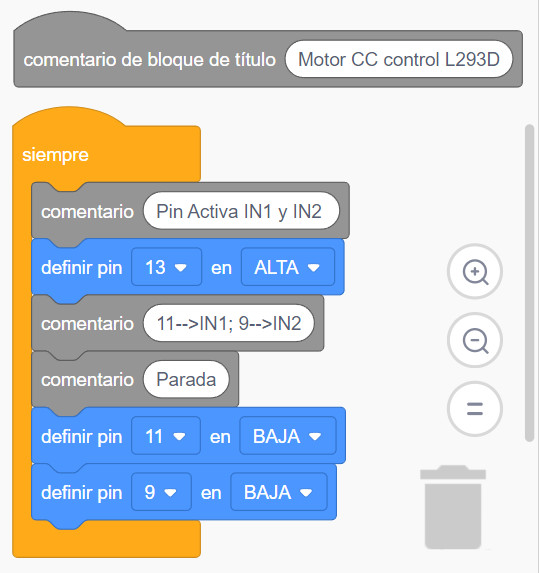

Código parada
TinkerCAD. Elaboración propia.. Código parada (CC0)

GIRO HACIA ATRÁS

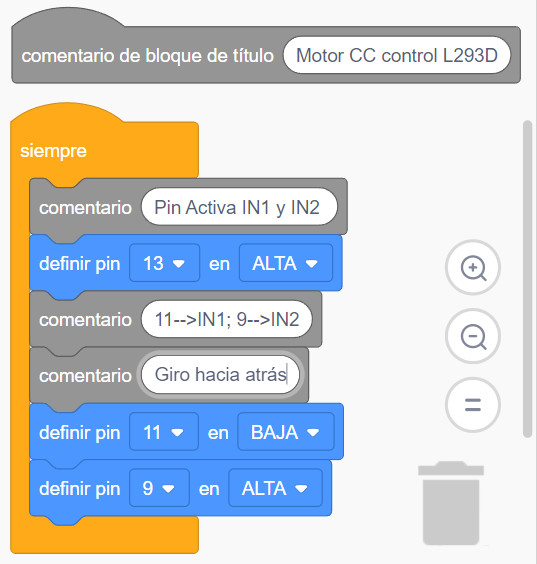

Código giro hacia atrás
TinkerCAD. Elaboración propia.. Código giro hacia atrás (CC0)
